【一看就懂】迷宫阀_多级减压技术
发布时间:2021-06-09浏览次数:2126


   近年来随着工业技术的不断进步,实际生产中出现的高温、高压等特殊工况对调节阀也提出了更高的要求。特别是应用于高压差场合的调节阀,由于流速很高,经常在内部节流件部位出现冲刷腐蚀,同时还伴有由空化现象引起的汽蚀、噪声和振动等危害,给安全生产带来重大隐患。因此,国内外一些厂家分别研究开发了专门应用于高压差条件下的多级降压结构调节阀。

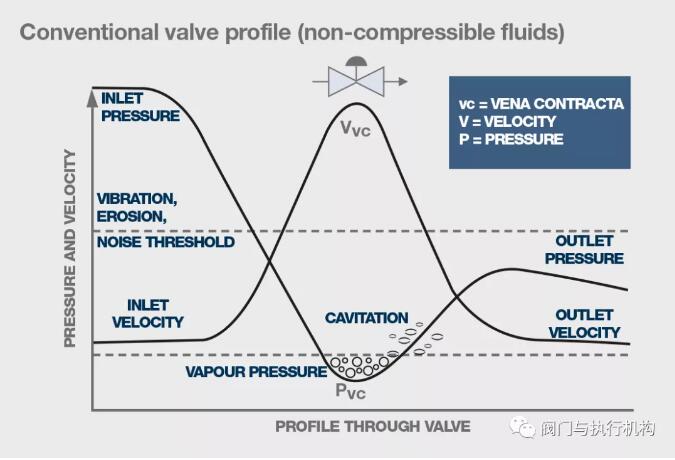

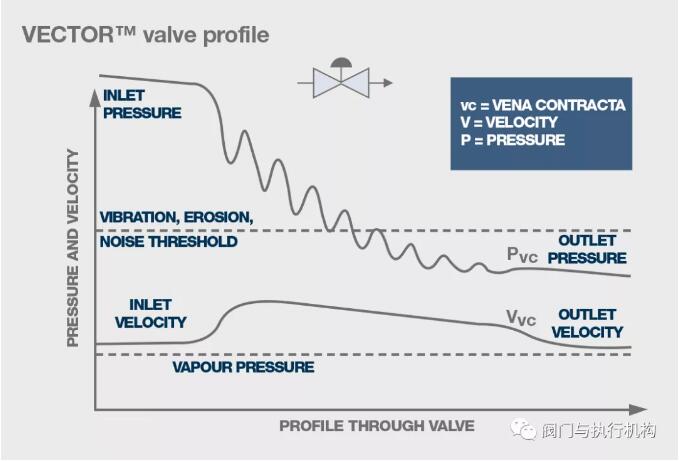

   对于液体介质,当介质压力低于其饱和蒸汽压时,不仅产生阻塞流,还导致闪蒸现象的发生。根据流体力学相关理论,当高压介质流经某一阻力元件后,静压能与动压能相互转换,流速的增加会致使压力降低。因此,加大介质的阻力系数可实现高压降的目的。但在有限的阀体空间为介质创造足够的流阻,不能采用单一降压结构。由此,将阀的总压差用分级降压的办法,使每一级压差ΔPn<ΔPc(ΔPn,第n级压降;ΔPc,阻塞流对应的临界压降),即可防止介质发生空化,这也是现今各种多级降压防空化高压差调节阀的理论基础。

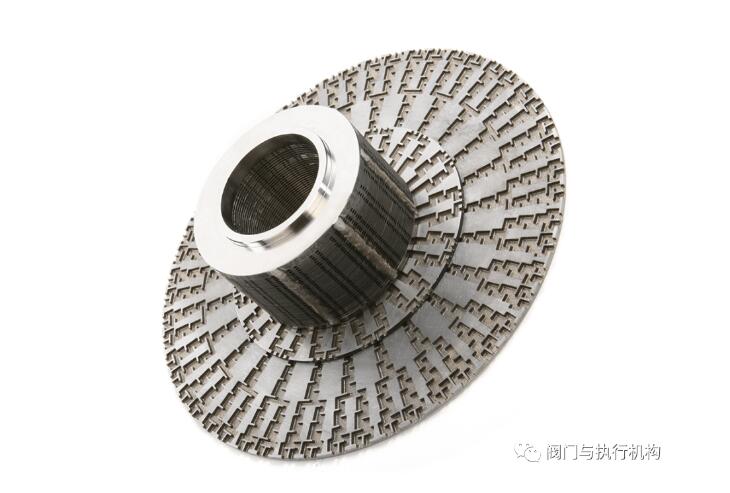

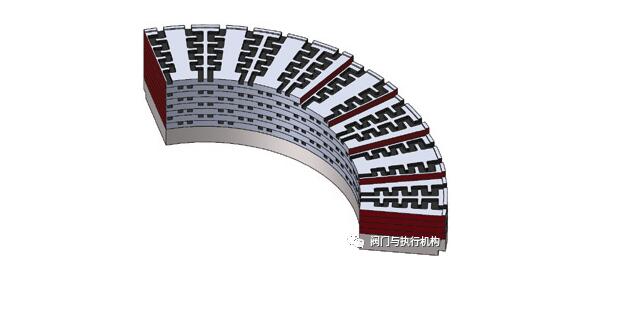

   迷宫盘片式多级降压结构如图所示,其核心节流部分由多个开有迷宫式沟槽的金属盘片叠加而成。流体流经迷宫流道中经过多次碰撞转折,消耗能量,在逐级降压过程的同时,使流速也得到了控制。

   迷宫流道的拐弯级数就是迷宫式调节阀的降压级数,一般可达十几到二十几级,所以迷宫式多级降压结构是常见多级降压调节阀中降压能力最强的,国外有产品最高可以达40MPa。

出色的抗汽蚀冲刷及消声减振性能,多级拐弯迷宫式流道可以有效地控制流体流速,避免空化、噪声及振动等不良现象的发生。

   通过使用不同形式的迷宫盘片进行组合,迷宫式调节阀可以达到不同的流量特性调节曲线。

   迷宫式盘片制造精度要求很高,一般由司太立合金堆焊,有较长的使用寿命;安装与维护比较简便,盘片易更换。

   迷宫式流道对流体介质的清洁度要求较高,否则迷宫流道容易发生堵塞。
